Blechkomponenten
Halter, Winkel, Verkleidungen und funktionale Bauteile parametrisch konstruieren.
Fertigungsgerechte Blechbauteile
CAD-Blechkonstruktion für Gehäuse & Baugruppen.

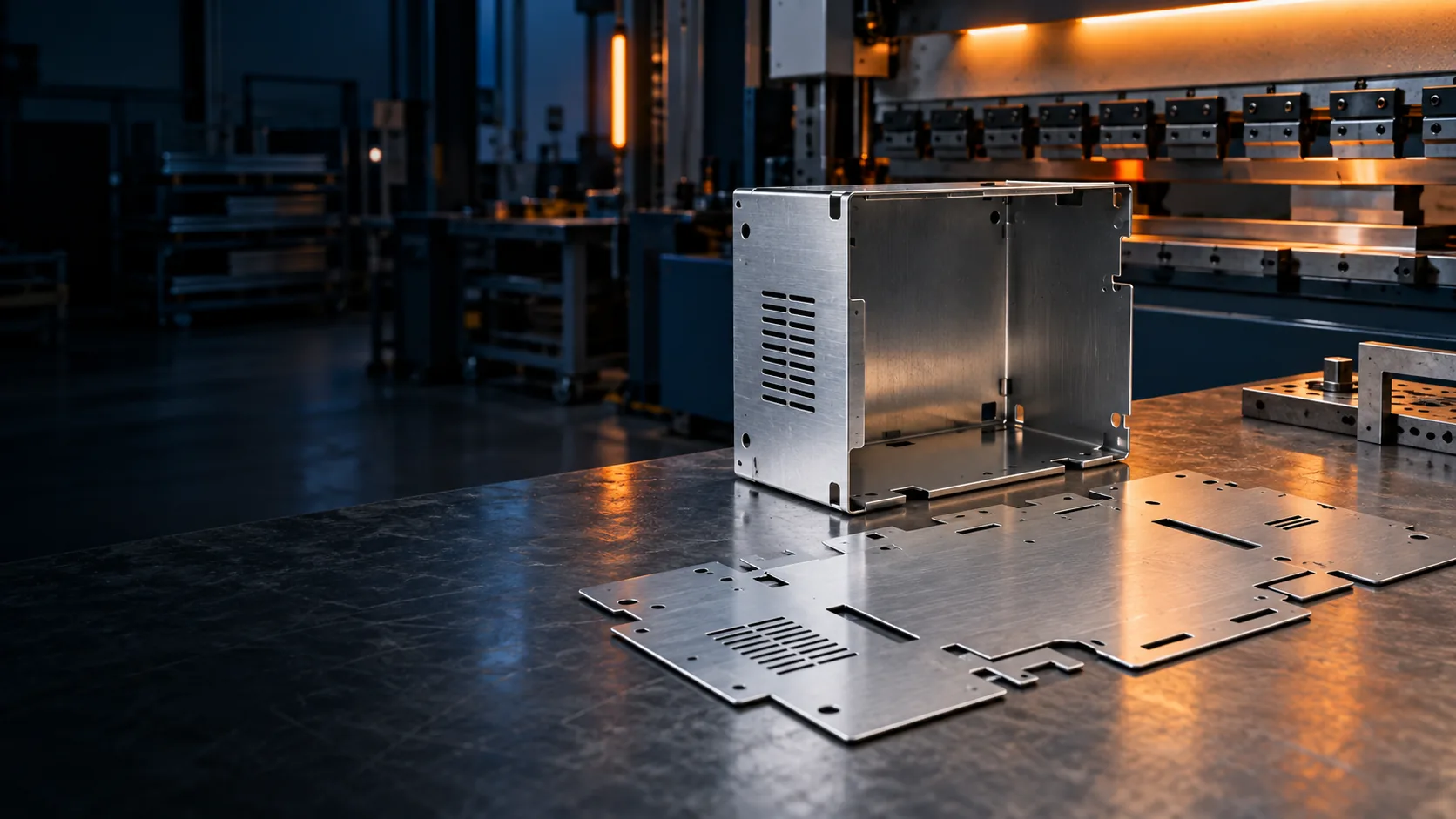

Gehäuse, Verkleidungen, Halterungen und Blechbaugruppen inklusive Abwicklungen und fertigungstauglicher Unterlagen.
- Blechbauteile
- Gehäuse
- Abwicklungen
- DXF
Blech-Leistungen
Von der Kontur zur fertigen Baugruppe.
Biegeradien, Materialstärken, Kantenabstände und Fertigungsverfahren werden früh berücksichtigt.
Blechbaugruppen
Gehäuse und Baugruppen montagegerecht aufbauen und Schnittstellen abstimmen.
Abwicklungen & DXF
Geprüfte Abwicklungen, Konturdaten und Zeichnungen für die Fertigung bereitstellen.
Fertigungsnähe
Details, die in der Werkstatt funktionieren.
- Material und Blechstärke berücksichtigen
- Biegeparameter und Werkzeugzugänglichkeit beachten
- Ausschnitte, Laschen und Verbindungspunkte ausarbeiten
- Schweiß- und Montagebaugruppen strukturieren
- Abwicklungen und Zeichnungen eindeutig ausgeben
Externe Blechkonstruktions-Unterstützung
Blechkonstruktion für Gehäuse, Verkleidungen und Baugruppen.
Blechbauteile müssen sich zuverlässig fertigen, biegen, verbinden und montieren lassen. Ich unterstütze bei der Konstruktion von Gehäusen, Abdeckungen, Haltern und Blechbaugruppen – inklusive Abwicklungen, Zeichnungen und DXF-Daten.
Materialstärke, Biegeradien, Kantenabstände, Laschen, Ausschnitte und Verbindungspunkte werden von Beginn an berücksichtigt. So entstehen CAD-Daten, die für Laserschneiden, Kanten, Schweißen und Montage vorbereitet sind.
Praxisfelder
Konstruktion mit Blick auf die spätere Anwendung.
Technische Anforderungen, Fertigung, Montage und Änderungen werden von Beginn an gemeinsam betrachtet.
Blechkomponenten entwickeln
Halter, Winkel, Abdeckungen und funktionale Einzelteile parametrisch und fertigungsgerecht modellieren.
Baugruppen strukturieren
Gehäuse mit Deckeln, Türen, Befestigungen und Schnittstellen montagegerecht aufbauen.
Abwicklungen bereitstellen
Abwicklungen, DXF-Konturen, Zeichnungen und Stücklisten eindeutig für die Fertigung ausgeben.
Externe Kapazität
Blech-CAD, das in der Werkstatt funktioniert.
Als externer CAD-Konstrukteur unterstütze ich bei neuen Gehäusen ebenso wie bei Änderungen bestehender Blechkonstruktionen. Wenn interne Kapazitäten fehlen, können definierte Arbeitspakete kurzfristig ausgelagert und sauber dokumentiert übergeben werden.
Die Zusammenarbeit kann als einzelne Aufgabe, als befristete Projektunterstützung oder als regelmäßige externe Kapazität erfolgen. Vorhandene Dateien, Zeichnungen und Vorgaben werden diskret behandelt und nach der technischen Prüfung in der vereinbarten Struktur übergeben.
Arbeitsweise
Blechkonstruktion-CAD mit nachvollziehbaren Arbeitsschritten.
Jedes Projekt beginnt mit einer kurzen Abstimmung zu Ziel, vorhandenen Daten, Schnittstellen und gewünschtem Termin. Danach werden die Anforderungen strukturiert und die nächsten Konstruktionsschritte festgelegt. So bleibt transparent, welche Informationen bereits vorliegen und an welchen Stellen Rückfragen oder Entscheidungen erforderlich sind.
Bei der Bearbeitung berücksichtige ich neben der Geometrie auch Materialstärken, Biegeradien, Abwicklungen und Verbindungstechnik. Dadurch entstehen nicht nur optisch saubere Modelle, sondern technische Unterlagen, die in der Praxis weiterverwendet werden können. Änderungsstände, Varianten und wiederkehrende Komponenten werden so aufgebaut, dass spätere Anpassungen effizient möglich bleiben.
Je nach Aufgabe arbeite ich mit Autodesk Inventor, AutoCAD, Autodesk Fusion oder SolidWorks. Vorhandene CAD-Dateien, Zeichnungen, PDFs, Fotos und Handskizzen können als Grundlage dienen. Die Ergebnisse werden in den vereinbarten Formaten bereitgestellt und auf Wunsch mit Zeichnungen, Stücklisten, Detailansichten oder neutralen Austauschdaten ergänzt.
Ihr Nutzen
Entlastung, wenn Projekte und Termine gleichzeitig laufen.
Eine externe CAD-Unterstützung schafft zusätzliche Kapazität, ohne dass Sie dauerhaft eine weitere Stelle aufbauen müssen. Sie können klar abgegrenzte Aufgaben, wiederkehrende Änderungen oder komplette Teilprojekte auslagern und Ihr internes Team auf Prioritäten mit höherem Abstimmungsbedarf konzentrieren.
Besonders bei kurzfristigen Fristen, neuen Varianten, Urlaubsvertretungen oder fehlenden CAD-Ressourcen lässt sich die Zusammenarbeit flexibel einsetzen. Ich arbeite direkt mit Ihren Vorgaben, stimme wichtige Zwischenstände ab und halte die Datenstruktur nachvollziehbar. Nach der technischen Prüfung erhalten Sie die vereinbarten Modelle und Unterlagen so, dass sie in Ihre weiteren Prozesse übernommen werden können.
Einblicke in die Konstruktion
Einblicke in Blechkonstruktion und Gehäusebau
Von der Blechgeometrie über Abwicklungen bis zur montagegerechten Baugruppe.
Blechbauteil oder Gehäuse geplant?
Senden Sie Einbauraum, Materialvorgaben und gewünschte Fertigungsdaten.
