Projektbeispiele & Einsatzgebiete

CAD-Projekte aus Maschinenbau & Produktentwicklung.

Ausgewählte Beispiele zeigen die Bandbreite von Rekonstruktion und Produktentwicklung bis zu komplexen Baugruppen.

Aus der Praxis

Konstruktionsbeispiele.

Einblicke in realisierte Konstruktionsaufgaben aus verschiedenen anspruchsvollen Branchen. Klicken Sie auf ein Projekt für Details & Kundenstimmen.

Maschinenbau · Feinmechanik

Entwicklung einer kompakten Getriebelösung mit abgestimmten Schnittstellen und montagegerechtem Aufbau.

  • Baugruppenstruktur und Einzelteile
  • Bauraum- und Kollisionsprüfung
  • Zeichnungen und Stückliste
Kunststoff · Produktentwicklung

Konstruktion eines robusten Kunststoffkoffers mit funktionalen Innenbereichen und fertigungsgerechten Details.

  • Gehäuse- und Verschlusskonzept
  • Wandstärken und Verrippungen
  • Detailkonstruktion in Inventor
Rekonstruktion · Optimierung

Rekonstruktion und konstruktive Optimierung einer Halterung für hohe Stabilität bei reduziertem Materialeinsatz.

  • Bestandsaufnahme und 3D-Neuaufbau
  • Wandstärkenoptimierung
  • Fertigungsgerechte Anpassung
Digitalisierung · Reverse Engineering

Überführung älterer Zeichnungen, Skizzen und PDF-Unterlagen in nutzbare parametrische CAD-Daten.

  • Geometrie prüfen und bereinigen
  • Parametrisches Modell erstellen
  • Neue Zeichnungen ableiten
Vorrichtungsbau · CNC-Bearbeitung

Hochpräzises Nullpunktspannsystem für ein 5-Achs-Bearbeitungszentrum mit reduzierter Rüstzeit.

  • Komplettbearbeitung in einer Aufspannung
  • Aluminium-Grundkörper und gehärtete Führungselemente
  • Fertigungszeichnung in Inventor
Sondermaschinenbau · Fördertechnik

Modulare Förderbandanlage für eine automatisierte Verpackungslinie mit flexibel anpassbarem Aufbau.

  • Rahmenkonstruktion aus Stahl S235
  • Höhenverstellbare Stützfüße und Umlenkrollen
  • Fertigungszeichnungen und Dokumentation

Vertraulichkeit & Geheimhaltung (NDA)

Bitte beachten Sie, dass ein Großteil meiner realisierten Kundenprojekte strengen Geheimhaltungsvereinbarungen (Non-Disclosure Agreements, NDAs) unterliegt. Aus Gründen des Datenschutzes und zum Schutz des Know-hows sowie der Wettbewerbsvorteile meiner B2B-Partner werden viele hochinnovative Maschinenentwicklungen, Spezialvorrichtungen und Werkzeugkonstruktionen hier nicht öffentlich aufgeführt.

Ich behandele auch Ihre Projektanfrage und CAD-Daten von der ersten Minute an mit absoluter Diskretion.

Branchen

Erfahrung für vielfältige Anwendungen.

Besonders passend für kleine und mittelständische Unternehmen mit wechselnden Kapazitäten.

Maschinenbau

Bauteile und Baugruppen

Fertigungsgerechte Konstruktion für mechanische Systeme und Maschinenkomponenten.

Sondermaschinenbau

Individuelle Lösungen

Konstruktion für spezielle Abläufe, Bauraumsituationen und Kundenanforderungen.

Metall- & Stahlbau

Strukturen und Details

Technische Ausarbeitung von Komponenten, Halterungen und Verbindungslösungen.

Vorrichtungsbau

Sichere Prozesse

Montage-, Prüf- und Fertigungsvorrichtungen für reproduzierbare Arbeitsabläufe.

Anlagenbau

Schnittstellen im Blick

Komponenten und Baugruppen passend zu vorhandenen Anlagen und Einbauräumen.

3D-Druck

Funktionsbauteile

Prototypen, Halterungen und Ersatzteile für additive Fertigungsverfahren.

Ihr Projekt passt in keine Standardschublade?

Gerade dann lohnt sich ein kurzes Gespräch.

Projekt vorstellen

Planetgetriebe für Industriemaschine

Maschinenbau · Feinmechanik • Projektbericht & technische Bewertung

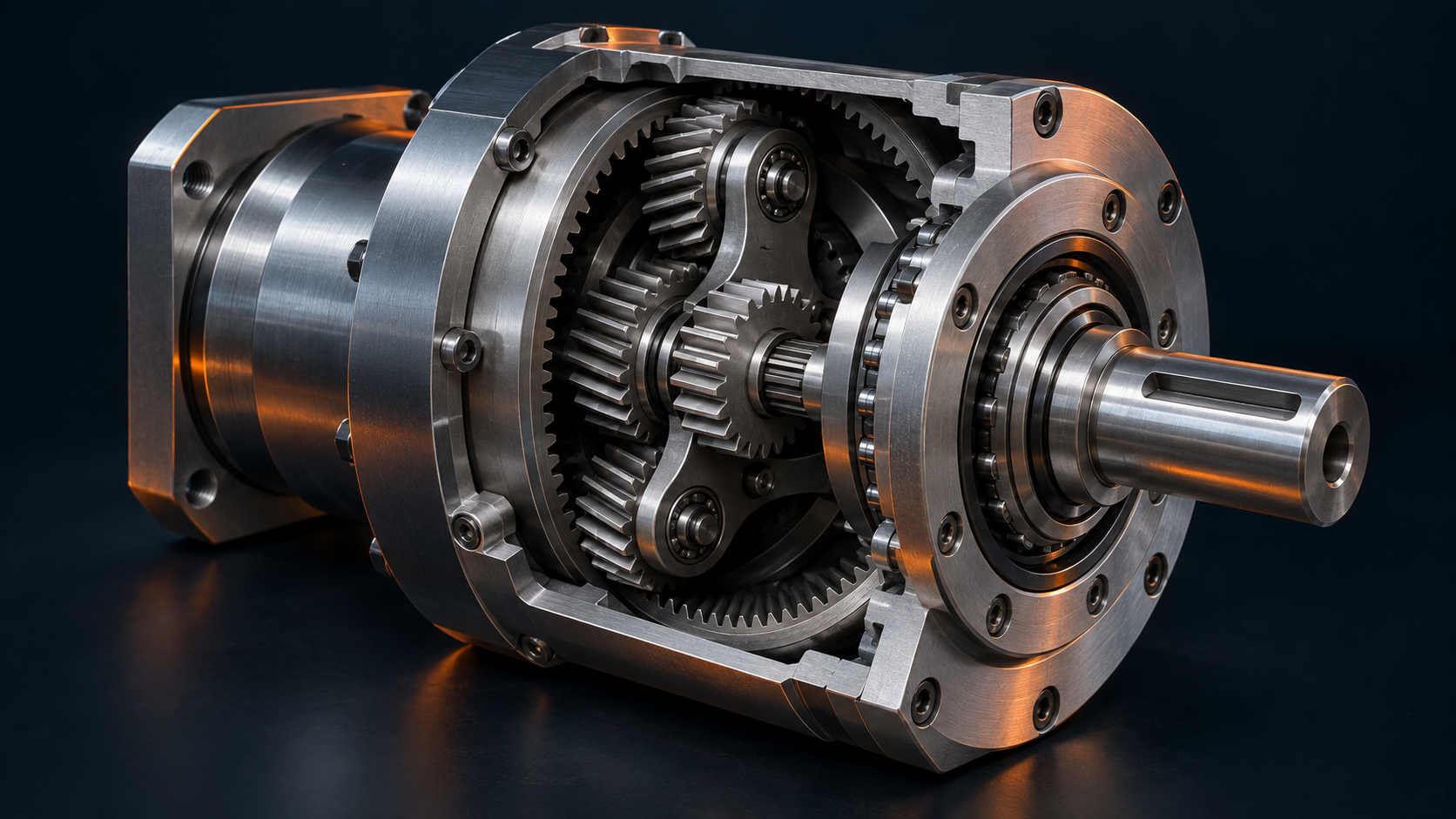

Illustrative CAD-Visualisierung eines kompakten Planetgetriebes mit sichtbaren Zahnrädern, Wellen und Lagern
Planetgetriebe für Industriemaschine · illustrative Visualisierung

Aufgabenstellung & Lösung

Im Mittelpunkt steht die Entwicklung einer kompakten Getriebelösung für eine Industriemaschine. Bauraum, Schnittstellen und montagegerechter Aufbau bilden die Grundlage der Konstruktion.

Die konstruktive Ausarbeitung umfasst die Baugruppenstruktur und die zugehörigen Einzelteile. Bauraum- und Kollisionsprüfungen unterstützen die Abstimmung der Komponenten; Zeichnungen und Stücklisten dokumentieren den Aufbau.

Bereich
Maschinenbau
Baugruppe
Planetgetriebe
Schwerpunkt
Kompakter Aufbau
Unterlagen
Zeichnungen & Stückliste

Projektumfang

  • Baugruppenstruktur und Einzelteile
  • Bauraum- und Kollisionsprüfung
  • Montagegerechte Ausarbeitung
  • Zeichnungen und Stückliste

Technische Projektbewertung

Fachliche Einordnung

Die Konstruktion führt den kompakten Bauraum, die mechanischen Schnittstellen und die Montagefolge in einer nachvollziehbaren Baugruppe zusammen. Bauraum- und Kollisionsprüfungen unterstützen die Abstimmung der Einzelteile. Zeichnungen und Stückliste bilden die Grundlage für die weitere technische Bearbeitung.

AIS Rettungskoffer

Formbau & Spritzguss • Projektbericht & Kundenstimme

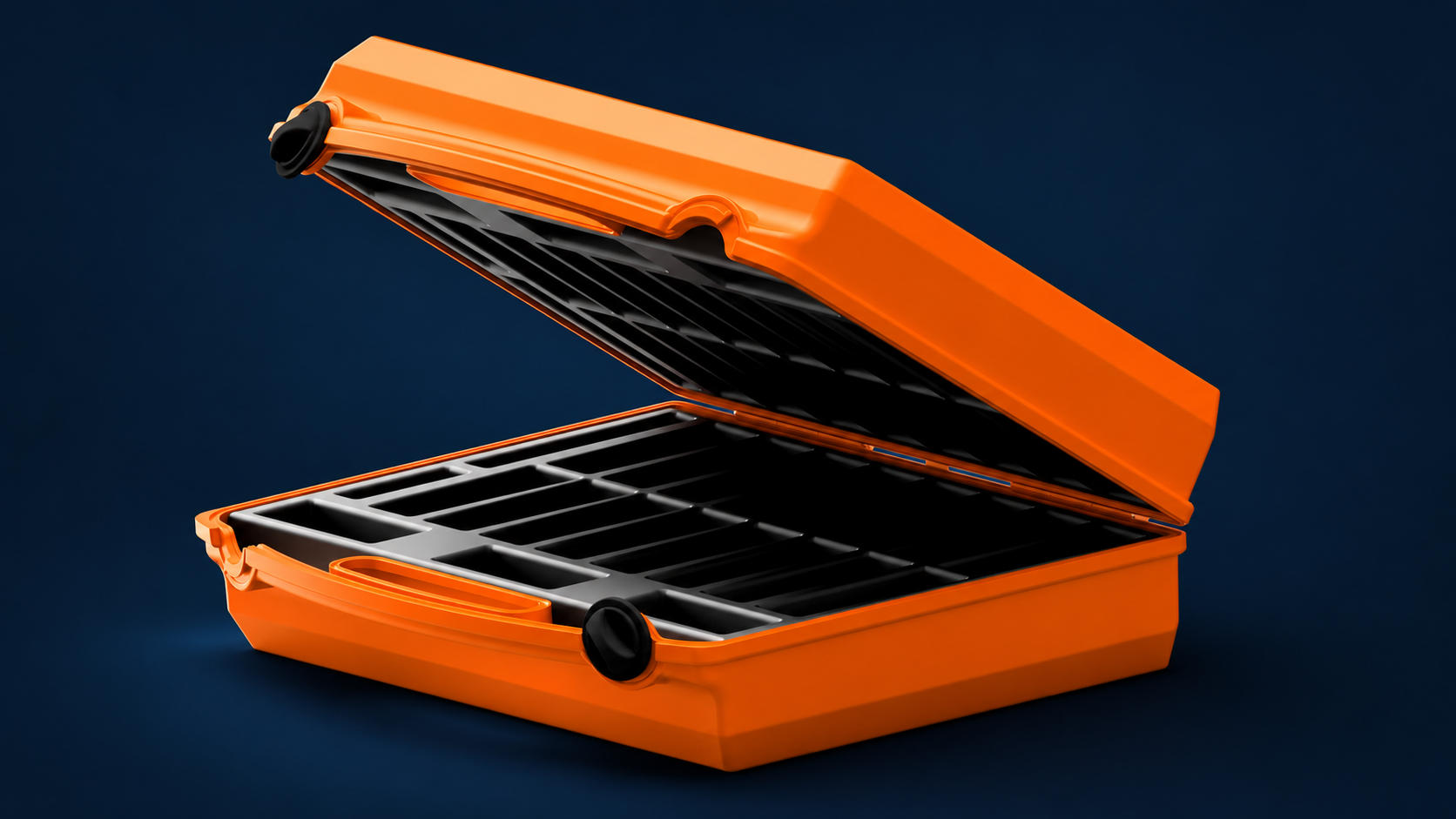

Geöffneter AIS Rettungskoffer mit orangefarbener Schale und schwarzen Innenfächern vor dunkelblauem Hintergrund
AIS Rettungskoffer · CAD-Visualisierung in den Website-Farben

Aufgabenstellung & Lösung

Im Rahmen eines gemeinsamen Projekts zur Markteinführung einer digitalen Erste-Hilfe-Systemlösung in Zusammenarbeit mit der flawa AG erfolgte die Konstruktion eines Koffermodells gemäß DIN 13169.

Erstellt wurde eine hochansprechende Design- & Werkzeuglösung in Inventor, in welcher alle konstruktiven Anforderungen der DIN 13169 sowie spezifische Anforderungen der Spritzgusstechnik (Entformungsschrägen, Wandstärken, Rippenstrukturen) umgesetzt wurden.

Normung
DIN 13169
Verfahren
Spritzguss
Software
Inventor
Fertigung
Werkzeugbau

Kundenbewertung

5.0 / 5

„Die Zusammenarbeit mit Herrn Ptach hat maßgeblich zum erfolgreichen Verlauf unseres Projekts beigetragen. Wir schätzen die partnerschaftliche Zusammenarbeit sehr und bedanken uns herzlich für die engagierte und kompetente Unterstützung. Aufgrund unserer durchweg positiven Erfahrungen empfehlen wir Herrn Dennis Ptach bzw. die Firma 3D CAD Engineering als kompetenten, zuverlässigen und innovativen Partner im Bereich CAD-Konstruktion uneingeschränkt weiter. Wir freuen uns auf eine weiterhin erfolgreiche Zusammenarbeit.“

Roboter-Gelenkhalterung

Rekonstruktion & Optimierung • Projektbericht & technische Bewertung

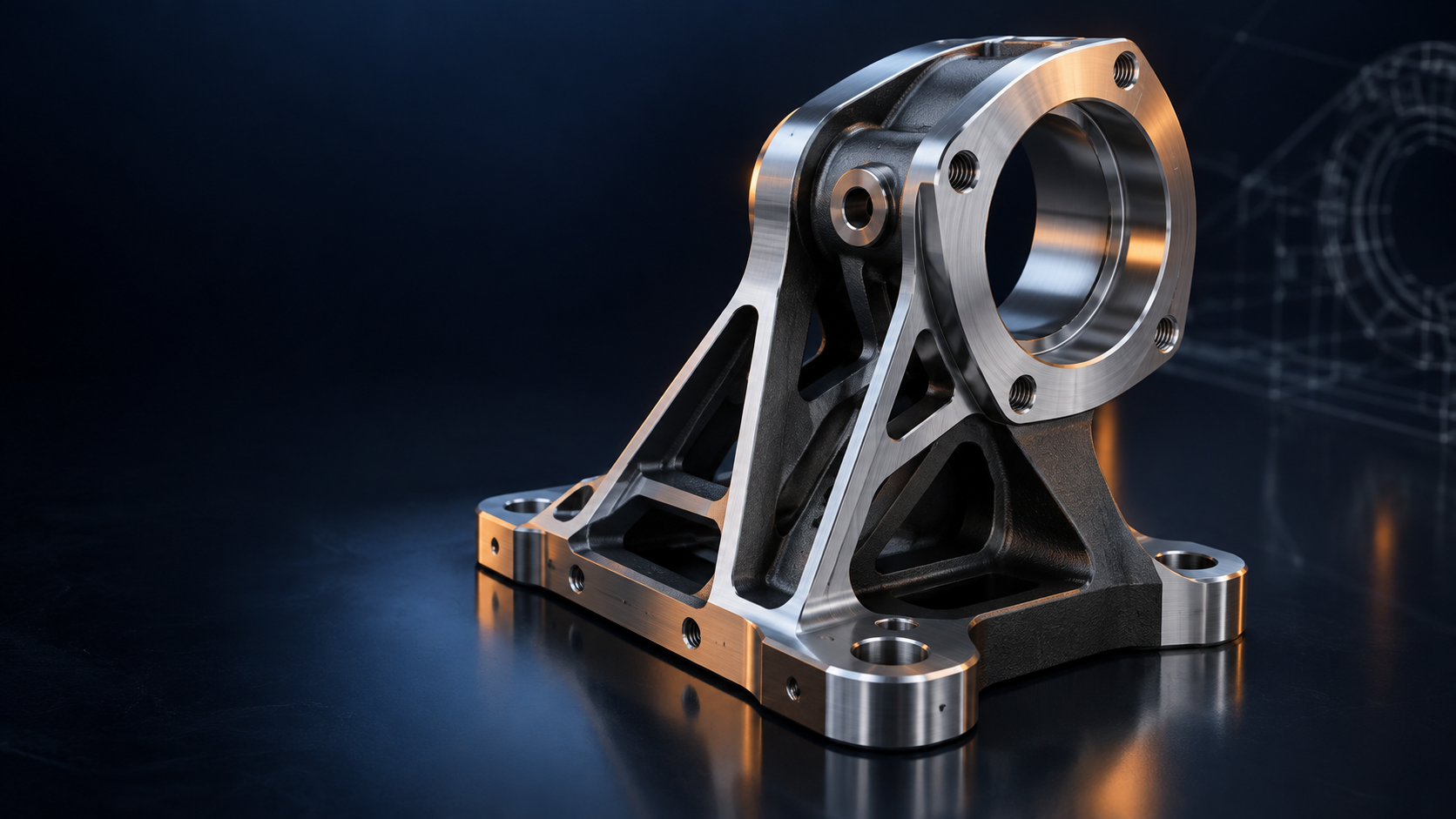

Illustrative CAD-Visualisierung einer optimierten Roboter-Gelenkhalterung aus Metall
Roboter-Gelenkhalterung · illustrative Visualisierung

Aufgabenstellung & Lösung

Die Aufgabe umfasst die Rekonstruktion und konstruktive Optimierung einer Halterung. Ziel ist eine hohe Stabilität bei reduziertem Materialeinsatz.

Bestandsaufnahme und 3D-Neuaufbau bilden die Grundlage der Überarbeitung. Im weiteren Konstruktionsablauf stehen die Wandstärken und die fertigungsgerechte Anpassung der Geometrie im Mittelpunkt. So werden Funktion, Materialeinsatz und Herstellbarkeit gemeinsam betrachtet.

Bereich
Robotertechnik
Aufgabe
Rekonstruktion
Schwerpunkt
Wandstärken
Ausarbeitung
3D-Konstruktion

Projektumfang

  • Bestandsaufnahme und 3D-Neuaufbau
  • Konstruktive Optimierung der Halterung
  • Wandstärkenoptimierung
  • Fertigungsgerechte Anpassung

Technische Projektbewertung

Fachliche Einordnung

Die Bestandsaufnahme und der 3D-Neuaufbau schaffen eine nachvollziehbare Grundlage für die konstruktive Überarbeitung. Wandstärken und Geometrie werden mit Blick auf Stabilität, Materialeinsatz und Fertigbarkeit beurteilt.

Förderbandanlage für Verpackungslinie

Sondermaschinenbau • Projektbericht & Kundenstimme

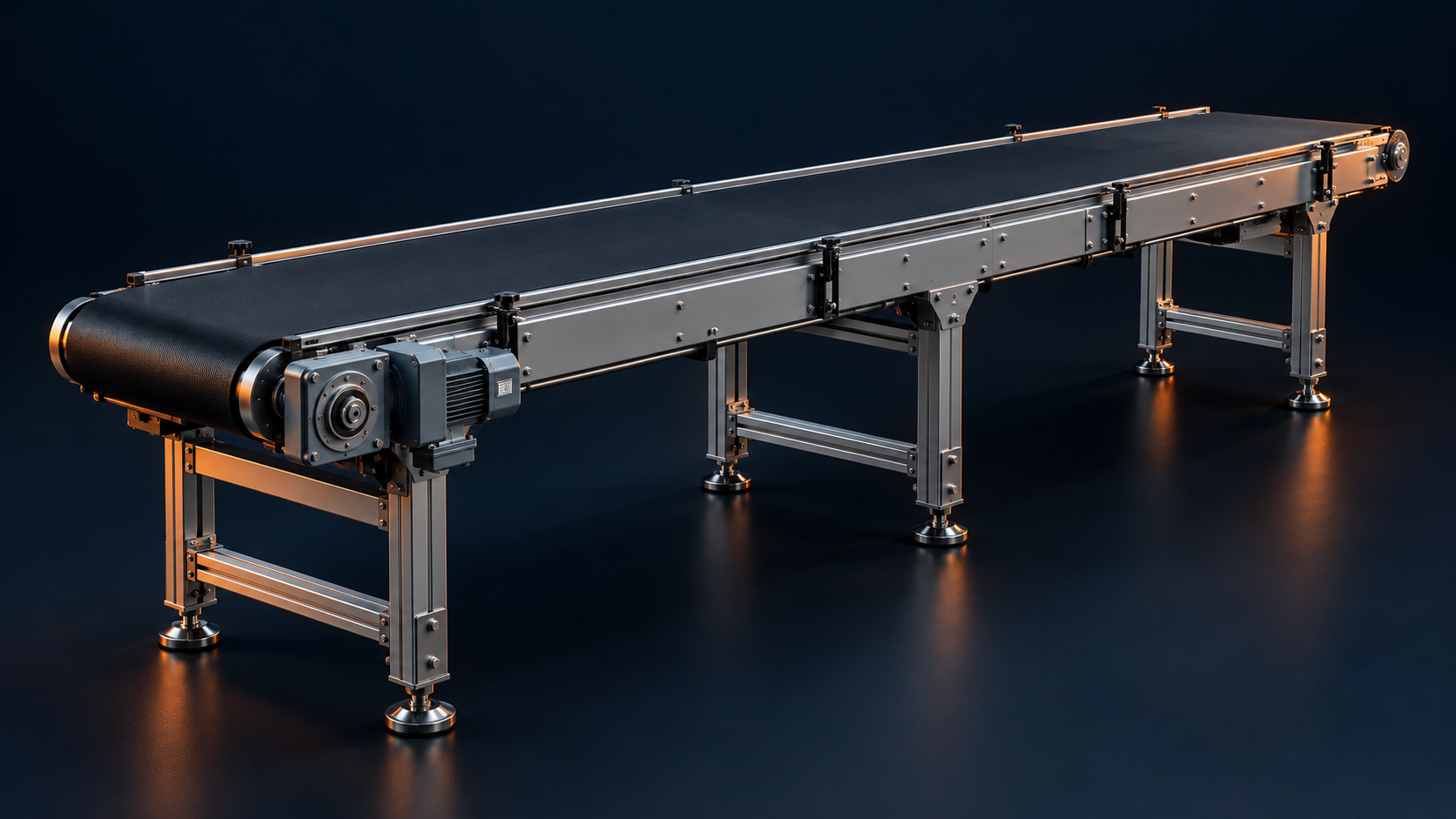

Illustrative Visualisierung einer modularen Förderbandanlage für eine Verpackungslinie
Förderbandanlage für Verpackungslinie · illustrative Visualisierung

Aufgabenstellung & Lösung

Entwicklung und Konstruktion einer modularen Förderbandanlage für eine automatisierte Verpackungslinie. Die Herausforderung lag in der flexiblen Anpassbarkeit an unterschiedliche Gebindearten sowie der Einhaltung strenger CE- und Sicherheitsrichtlinien.

Die Konstruktion umfasste den kompletten Rahmen aus Baustahl S235, höhenverstellbare Stützfüße, die Auslegung von Antriebs- und Umlenkrollen sowie eine lückenlose Erstellung aller Fertigungszeichnungen und der technischen Dokumentation in AutoCAD.

Software
AutoCAD
Werkstoff
Stahl S235
Laufzeit
10 Wochen
Normung
CE / DIN ISO

Kundenbewertung

5.0 / 5

„Herr Ptach hat die Konstruktion unserer neuen Förderbandanlage termingerecht und hochpräzise abgeliefert. Die CAD-Daten passten auf Anhieb zur Fertigung und auch die CE-Dokumentation war vorbildlich. Sehr empfehlenswert!“

Ing. Thomas MeierProzessingenieur
Packaging Tech Solutions

Spannvorrichtung für CNC-Bearbeitung

Vorrichtungsbau • Projektbericht & Kundenstimme

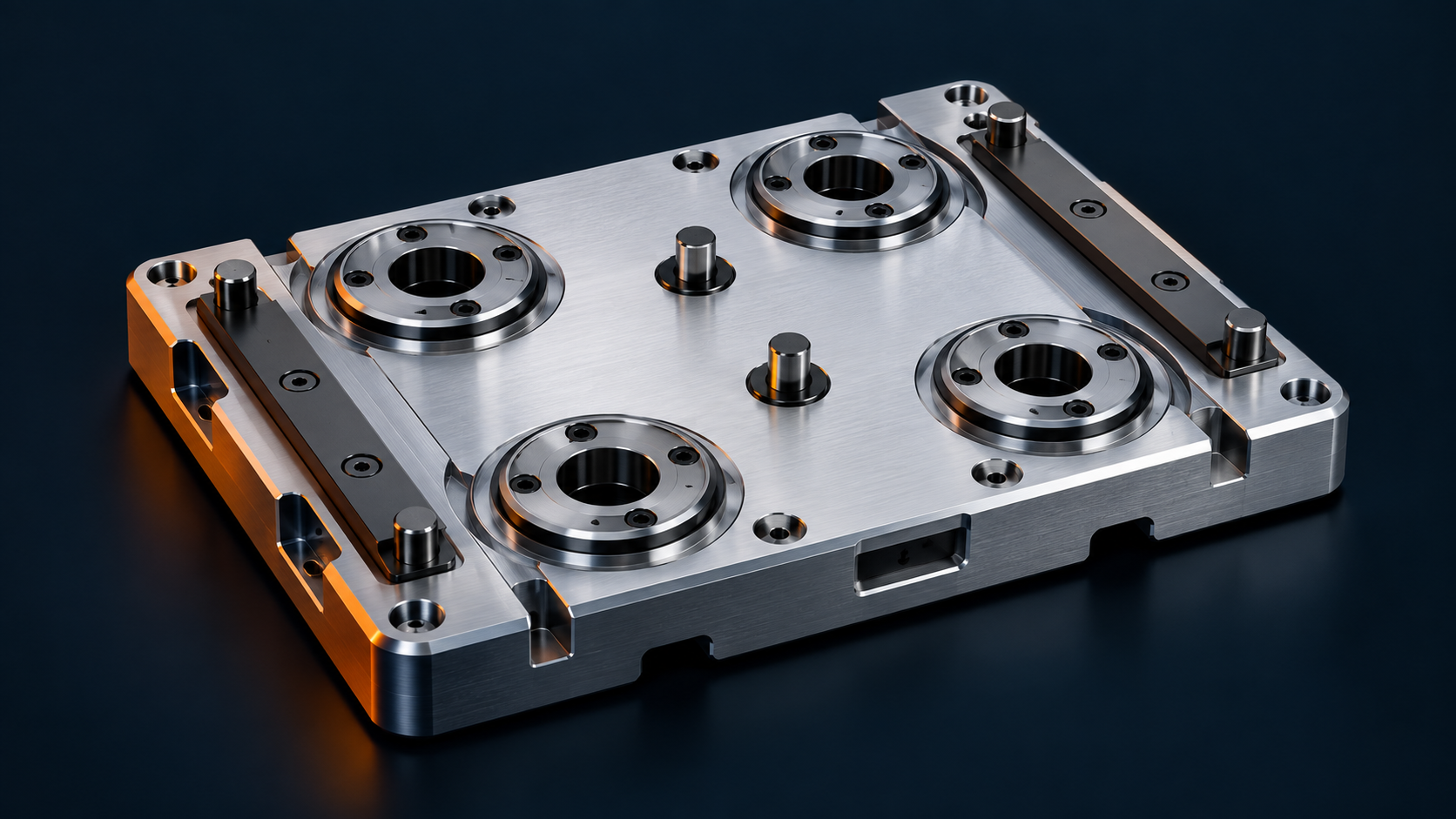

Illustrative CAD-Visualisierung einer Nullpunkt-Spannvorrichtung aus Aluminium mit Stahl-Führungselementen
Spannvorrichtung für CNC-Bearbeitung · illustrative Visualisierung

Aufgabenstellung & Lösung

Ein mittelständischer Zerspanungsbetrieb benötigte ein hochpräzises Nullpunktspannsystem für ein 5-Achs-Bearbeitungszentrum. Ziel war die Komplettbearbeitung komplexer Gehäusebauteile in einer einzigen Aufspannung.

Die Konstruktion erfolgte vollständig in Inventor. Durch die gezielte Trennung von Grundkörper (hochfestes Aluminium) und gehärteten Führungselementen (Stahl 16MnCr5) konnte eine Gewichtsreduktion bei maximaler Wiederholgenauigkeit (< 0,005 mm) erzielt werden.

Rüstzeit
− 65 %
Passung
h6 / H7
CAD-System
Inventor
Normung
DIN ISO 2768

Kundenbewertung

5.0 / 5

„Die Zusammenarbeit verlief äußerst professionell. Herr Ptach hat unsere Anforderungen an die Nullpunktspannung tiefgehend verstanden und eine fehlerfreie Fertigungszeichnung geliefert. Wir konnten die Rüstzeiten an unserer 5-Achs-Fräse massiv senken.“

Dipl.-Ing. Markus BeckerLeiter Anlagentechnik
Logistics Automation Systems

Von der Handskizze zum 3D-Modell

Digitalisierung & Reverse Engineering • Projektbericht & technische Bewertung

Illustrative Darstellung einer Handskizze, eines parametrischen CAD-Modells und eines Metallbauteils
Von der Handskizze zum 3D-Modell · illustrative Visualisierung

Aufgabenstellung & Lösung

Ältere Zeichnungen, Handskizzen und PDF-Unterlagen werden in nutzbare parametrische CAD-Daten überführt. Im Mittelpunkt steht eine nachvollziehbare digitale Konstruktionsgrundlage für die weitere Bearbeitung.

Die vorhandene Geometrie wird geprüft und bereinigt. Darauf aufbauend entsteht ein parametrisches Modell, aus dem neue Zeichnungen abgeleitet werden. Offene oder widersprüchliche Angaben sind vor der endgültigen Ausarbeitung zu klären.

Ausgangsdaten
Skizze / PDF
Aufgabe
Digitalisierung
Ergebnis
Parametrisches CAD
Dokumentation
Neue Zeichnungen

Projektumfang

  • Geometrie prüfen und bereinigen
  • Parametrisches Modell erstellen
  • Zeichnungen aus dem Modell ableiten
  • Unterlagen für die weitere Bearbeitung strukturieren

Technische Projektbewertung

Fachliche Einordnung

Die Überführung von Skizzen und PDF-Unterlagen in ein parametrisches Modell macht die Geometrie für spätere Änderungen und Zeichnungsableitungen nutzbar. Entscheidend ist, Maße und widersprüchliche Angaben vor der endgültigen Ausarbeitung zu prüfen, damit das digitale Modell eine nachvollziehbare Konstruktionsgrundlage bildet.
