Ein Bauteil ist im CAD schnell gezeichnet. Entscheidend ist, ob sich das Modell später zuverlässig ändern lässt. Bei einer parametrischen 3D-Bauteilkonstruktion werden Maße, Beziehungen und Merkmale bewusst aufgebaut. So entstehen Einzelteile, deren Geometrie nachvollziehbar bleibt und sich für neue Anforderungen oder Varianten anpassen lässt.
Was bedeutet parametrische Bauteilkonstruktion?
Ein parametrisches Modell beschreibt die Form nicht nur als fertigen Körper. Skizzen, Maße, Abhängigkeiten und Modellierfunktionen halten fest, wie das Bauteil aufgebaut ist. Ändert sich beispielsweise der Bohrungsabstand eines Halters, können abhängige Geometrien und Zeichnungsansichten mit aktualisiert werden. Voraussetzung ist, dass die Bezüge sinnvoll gewählt und die Änderungen konstruktiv zulässig sind.
Für Unternehmen im Maschinenbau ist das besonders hilfreich, wenn Einzelteile in mehreren Größen benötigt werden, Schnittstellen sich im Projektverlauf ändern oder bestehende Konstruktionen weiterentwickelt werden sollen.
Woran erkennt man ein robustes 3D-Modell?
Ein robustes Modell bildet die Konstruktionsabsicht ab. Es stützt wichtige Maße auf eindeutige Bezugsebenen und vermeidet unnötige Abhängigkeiten von zufällig entstandenen Kanten oder Flächen. Funktionen wie Bohrungen, Ausschnitte, Verrundungen und Fasen werden in einer nachvollziehbaren Reihenfolge aufgebaut. Das erleichtert die Fehlersuche und verringert das Risiko, dass eine kleine Maßänderung nachfolgende Merkmale beschädigt.
In der Praxis achte ich bei der Modellierung insbesondere auf:
- Klare Bezugssysteme: Ursprung, Ebenen und Achsen passen zur späteren Montage und Vermessung.
- Vollständig definierte Skizzen: Maße und geometrische Beziehungen bilden die gewünschte Funktion ab.
- Sinnvolle Parameter: Wiederkehrende Maße werden zentral benannt und konsistent verwendet.
- Stabile Merkmalsstruktur: Funktionen bauen logisch aufeinander auf und bleiben für andere Bearbeiter verständlich.
- Fertigungsgerechte Geometrie: Material, Wandstärken, Werkzeugzugänglichkeit und vorgesehene Fertigungsverfahren werden früh berücksichtigt.
Einzelteil oder Variantenfamilie?

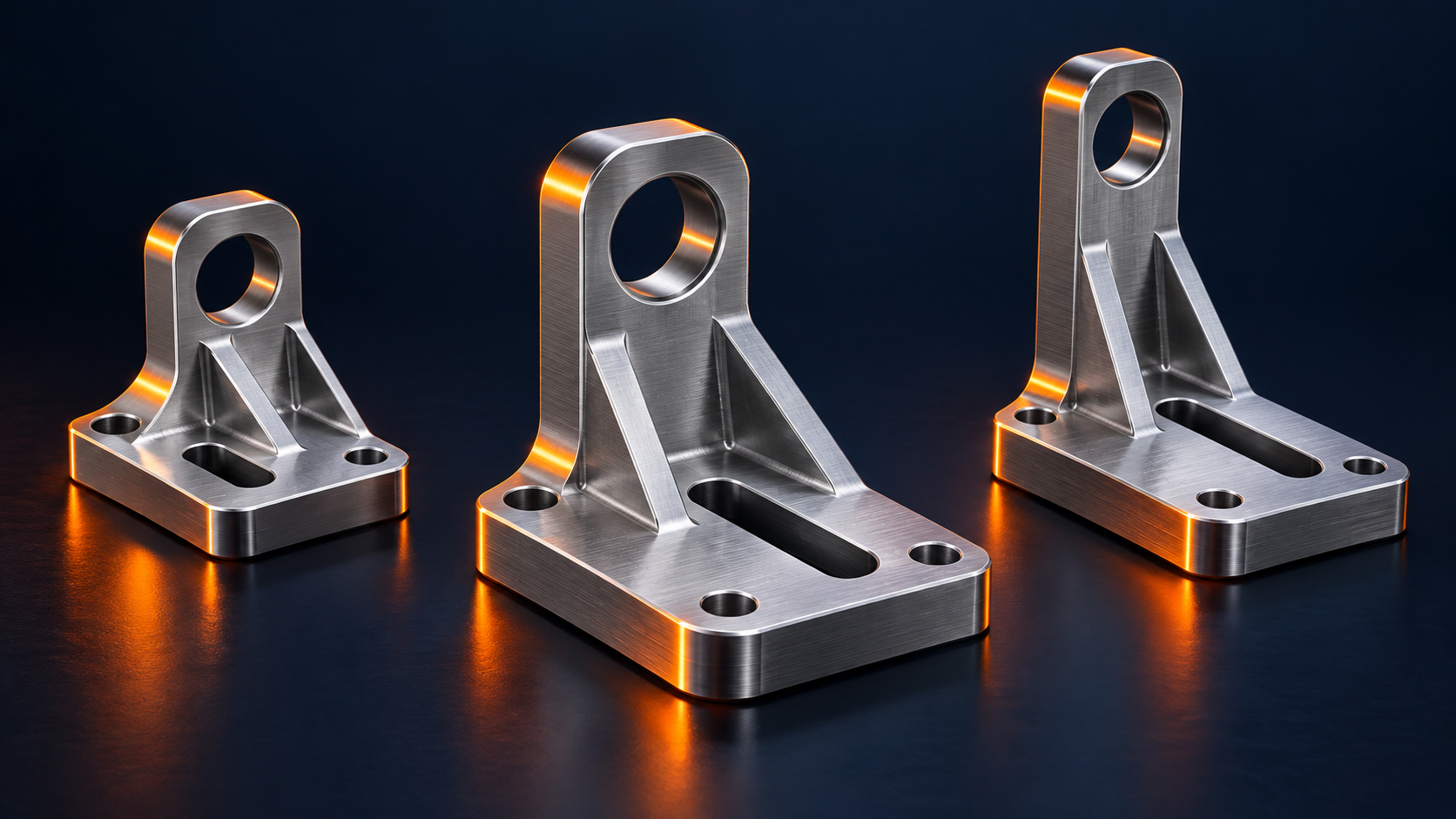

Nicht jede Ausführung braucht ein neues CAD-Modell. Wenn sich Bauteile nur in festgelegten Maßen unterscheiden, kann eine gemeinsame parametrische Grundlage sinnvoll sein. Beispiele sind Halterungen mit verschiedenen Lochabständen, Abstandsstücke in mehreren Längen oder Gehäusevarianten mit unterschiedlichen Anschlusspositionen.
Zuerst wird geklärt, welche Maße variabel sein dürfen und welche Schnittstellen gleich bleiben müssen. Anschließend werden gültige Wertebereiche, Abhängigkeiten und gegebenenfalls Regeln für die Varianten definiert. Jede Variante wird auf Geometriefehler, Passung und Herstellbarkeit geprüft. So werden Änderungen kontrollierbar, ohne eine fehlerfreie Aktualisierung aller Ausführungen einfach vorauszusetzen.
Vom 3D-Modell zur technischen Zeichnung
Das Modell ist die Grundlage, ersetzt aber nicht automatisch eine eindeutige Fertigungsunterlage. Für die Herstellung können Zeichnungen mit relevanten Ansichten, Maßen, Toleranzen, Oberflächenangaben und Materialinformationen erforderlich sein. Bei einer Modelländerung müssen diese Angaben geprüft werden: Eine aktualisierte Zeichnungsansicht bedeutet noch nicht, dass jede Bemaßung und Toleranz fachlich weiterhin passt.
Für die Zusammenarbeit mit Fertigung oder Kunden können zusätzlich neutrale Austauschformate wie STEP benötigt werden. Welche Daten tatsächlich sinnvoll sind, hängt von Prozess, Softwareumgebung und Abstimmungsbedarf ab.
Typischer Ablauf einer Bauteilkonstruktion
- Anforderungen klären: Funktion, Einbauraum, Belastung, Schnittstellen, Material und Fertigungsverfahren erfassen.
- Bezüge festlegen: Relevante Funktionsmaße und Montagebezüge bestimmen.
- Parametrisch modellieren: Skizzen und Merkmale nachvollziehbar aufbauen.
- Varianten prüfen: Zulässige Maße ändern und kritische Ausführungen kontrollieren.
- Unterlagen ableiten: Zeichnungen, Stücklistenbezug und Austauschdaten passend zum Projekt erstellen.
Gerade bei vorhandenen Handskizzen, PDF-Zeichnungen oder älteren CAD-Daten lohnt sich vor dem Modellieren eine Prüfung der Maße. Unklare oder widersprüchliche Angaben sollten geklärt werden, statt sie stillschweigend in das neue Modell zu übernehmen.
Wann lohnt sich externe Unterstützung?
Externe 3D-CAD-Konstruktion kann interne Teams entlasten, wenn Einzelteile kurzfristig modelliert, bestehende Geometrien überarbeitet oder mehrere Varianten sauber dokumentiert werden müssen. Entscheidend sind klare Anforderungen und die Abstimmung der gewünschten Datenformate. Ich unterstütze bei parametrischen Bauteilen, Baugruppen und fertigungsgerechten Zeichnungen mit Autodesk Inventor, AutoCAD, Autodesk Fusion und SolidWorks – passend zu Ihrer vorhandenen Projektumgebung.
Sie möchten ein Bauteil neu entwickeln oder eine bestehende Konstruktion anpassbar machen? Beschreiben Sie Ihre Aufgabe und die verfügbaren Unterlagen. Gemeinsam klären wir, welche Modellstruktur und welche Ergebnisse für Ihr Projekt sinnvoll sind.
Robuste Parameter statt schneller Einzelmodellierung
Eine parametrische Konstruktion beginnt mit der Frage, welche Maße und Beziehungen sich später ändern können. Diese Informationen werden als benannte Parameter angelegt und sinnvoll miteinander verknüpft. Dadurch bleibt das Modell auch bei Änderungen verständlich. Wichtig ist, nur wirklich notwendige Abhängigkeiten zu verwenden. Zu viele Bezüge machen ein Bauteil instabil und erschweren spätere Anpassungen.
Auch die Reihenfolge der Features beeinflusst die Robustheit. Grundformen, Funktionsflächen und Details sollten so aufgebaut sein, dass typische Änderungen möglichst wenige Folgefehler erzeugen. Konstruktive Regeln, Materialstärken und Fertigungsanforderungen werden dabei direkt im Modell berücksichtigt.
Varianten für unterschiedliche Kundenanforderungen
Viele Unternehmen benötigen ähnliche Bauteile in mehreren Größen oder Ausführungen. Eine gut vorbereitete Variante kann Abmessungen, Bohrbilder, Werkstoffe und Anschlussmaße kontrolliert anpassen. Das reduziert manuelle Kopien und senkt das Risiko, dass eine Änderung in einer Variante vergessen wird.
Vor der Übergabe werden die vorgesehenen Änderungsfälle getestet. Dazu gehören Normalgrößen, Grenzwerte und typische Sonderausführungen. Ergänzende Hinweise zu Parametern und Dateinamen erleichtern die spätere Nutzung durch weitere Konstrukteure.
Vorteile der externen Unterstützung
Als externer CAD-Konstrukteur unterstütze ich Unternehmen, wenn interne Kapazitäten für parametrische Bauteile oder Varianten fehlen. Ich strukturiere Anforderungen, baue das Modell nachvollziehbar auf und übergebe es in der vereinbarten CAD-Umgebung. So entsteht eine belastbare Grundlage für weitere Projekte, ohne dass Ihr Team die laufenden Aufgaben unterbrechen muss.
