Einzelteile können für sich korrekt modelliert sein und in der Maschine trotzdem nicht zusammenpassen. Erst die Baugruppenkonstruktion zeigt, wie Komponenten zueinander liegen, sich bewegen, montiert werden und gemeinsam ihre Funktion erfüllen. Für Maschinenbau und Sondermaschinenbau ist eine sauber strukturierte 3D-Baugruppe deshalb eine wichtige Grundlage für Abstimmung, Fertigung und Änderungen.
Was umfasst die Baugruppenkonstruktion?
Bei der Baugruppenkonstruktion werden Bauteile und gegebenenfalls Unterbaugruppen in einem gemeinsamen CAD-Modell zusammengeführt. Geometrische Beziehungen legen fest, wo Komponenten zueinander stehen. Je nach Funktion bleiben bestimmte Bewegungen bewusst frei, während andere gesperrt werden. Ein Scharnier braucht beispielsweise eine definierte Drehung; ein verschraubter Halter soll seine Einbaulage behalten.
Die Baugruppe ist damit mehr als eine Sammlung von 3D-Körpern. Ihre Struktur dokumentiert, welche Teile zusammengehören, welche Schnittstellen wichtig sind und wie die Konstruktion im Projekt weiterbearbeitet werden kann.
Klare Struktur statt unübersichtlichem Teilebaum
Eine gut aufgebaute Baugruppe orientiert sich an Funktion und Montage. Wiederkehrende Module können als Unterbaugruppen organisiert werden, etwa ein Antrieb, eine Lagerung oder eine Spannvorrichtung. Eindeutige Bezeichnungen und konsistente Referenzen erleichtern die Zusammenarbeit, besonders wenn mehrere Personen an der Konstruktion arbeiten.
Vor dem Aufbau sollten die zentralen Bezugspunkte feststehen: Wo liegt die Hauptachse? Welche Fläche dient als Montagebezug? Welche Schnittstellen zum Gestell oder zur Nachbarmaschine müssen unverändert bleiben? Diese Entscheidungen beeinflussen, wie stabil sich die Baugruppe später anpassen lässt.
Abhängigkeiten und Bewegungen sinnvoll definieren
In CAD-Systemen werden Komponenten über Beziehungen, Gelenke oder Verknüpfungen positioniert. Solche Beziehungen schränken Bewegungsmöglichkeiten ein. Ein vollständig fixiertes Bauteil bewegt sich nicht; bei beweglichen Teilen bleiben die für die Funktion nötigen Freiheitsgrade erhalten. Ziel ist eine nachvollziehbare, eindeutige Anordnung ohne unnötige oder widersprüchliche Abhängigkeiten.
Bei beweglichen Mechanismen kann eine Prüfung verschiedener Stellungen sinnvoll sein. Dabei werden zum Beispiel Hubwege, Schwenkbereiche und die Lage benachbarter Teile betrachtet. Die CAD-Prüfung hilft, Probleme früh zu erkennen; sie ersetzt jedoch keine erforderliche Festigkeitsberechnung, Toleranzanalyse oder praktische Erprobung.
Kollisionskontrolle und Montierbarkeit
Eine visuelle Ansicht reicht bei komplexen Baugruppen oft nicht aus. Eine Kollisions- oder Interferenzprüfung kann unbeabsichtigte Durchdringungen zwischen Bauteilen sichtbar machen. Die Ergebnisse müssen fachlich bewertet werden: Ein Presssitz kann konstruktiv beabsichtigt sein, während ein Kontakt zwischen bewegten Teilen ein Problem darstellt.
Neben der Einbaulage zählt auch der Montageweg. Lässt sich die Schraube tatsächlich ansetzen? Ist ein Werkzeug erreichbar? Können Komponenten in einer sinnvollen Reihenfolge eingeführt und befestigt werden? Solche Fragen sollten während der Konstruktion geprüft werden, bevor Zeichnungen und Bestellungen festgelegt sind.
Von der Baugruppe zu Zeichnungen und Stücklisten

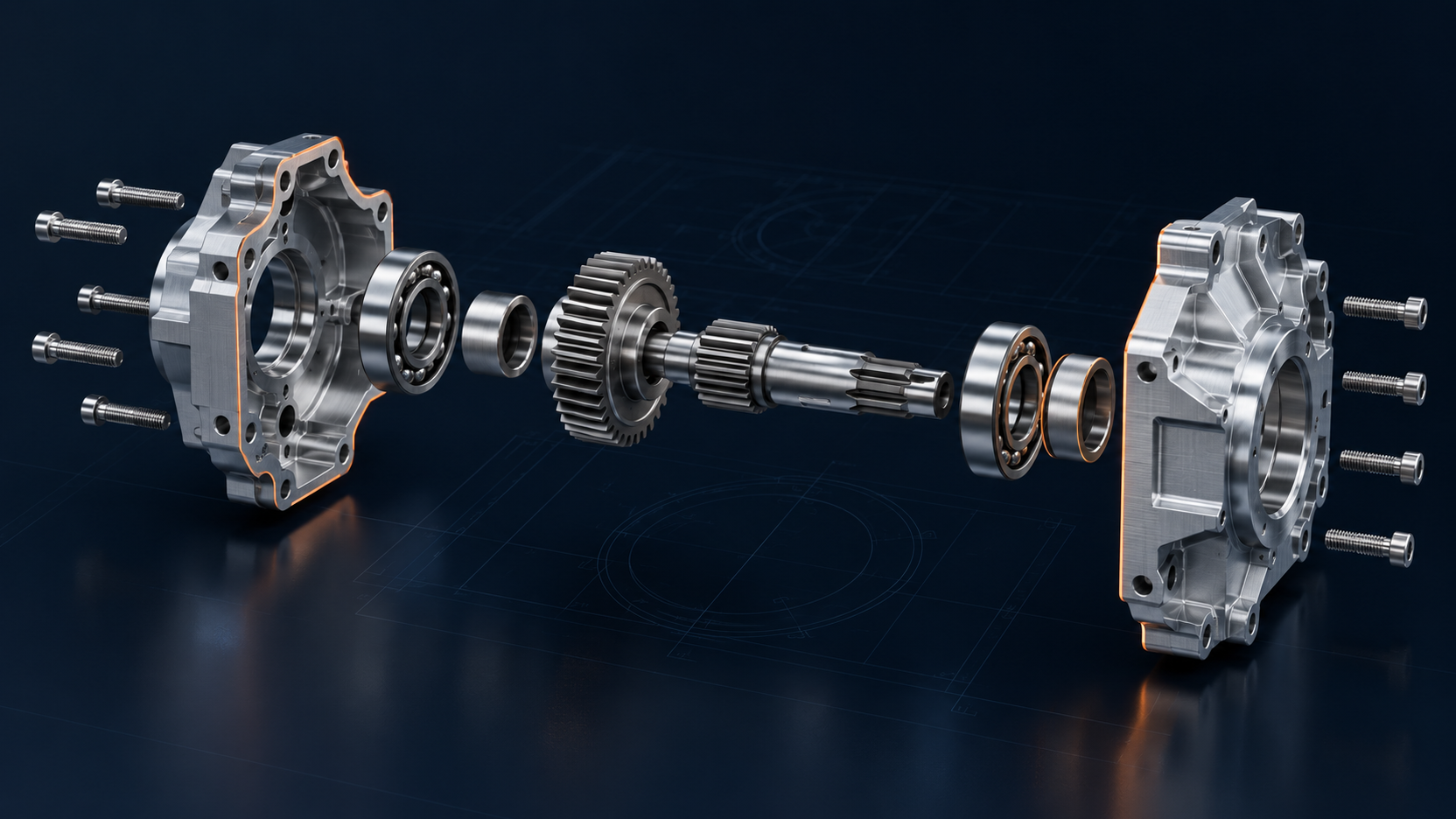

Eine strukturierte Baugruppe erleichtert die Ableitung von Gesamtansichten, Explosionsdarstellungen und Stücklisten. Sie hilft außerdem, Komponenten und Varianten eindeutig zuzuordnen. Für die Fertigung und Montage müssen die abgeleiteten Unterlagen dennoch geprüft werden: Positionsnummern, Mengen, Bezeichnungen, Passungen und Angaben auf Zeichnungen sollten zur tatsächlich freigegebenen Ausführung passen.
Beim Datenaustausch mit Kunden oder Lieferanten ist zu klären, ob native CAD-Daten, STEP-Modelle, PDF-Zeichnungen oder weitere Dokumente benötigt werden. Das gewählte Format hängt davon ab, ob die Daten nur geprüft, gefertigt oder später konstruktiv geändert werden sollen.
Typischer Ablauf in einem Baugruppenprojekt
- Anforderungen erfassen: Funktion, Einbauraum, Bewegungen, Lastannahmen und externe Schnittstellen klären.
- Struktur festlegen: Hauptbaugruppe, Module, Kaufteile und Varianten sinnvoll gliedern.
- Komponenten platzieren: Bezüge und Abhängigkeiten an der Konstruktionsabsicht ausrichten.
- Funktion prüfen: Bewegungsstellungen, Kollisionen und Montagezugänglichkeit beurteilen.
- Unterlagen ableiten: Ansichten, Stücklisten und Austauschdaten erstellen und fachlich kontrollieren.
Gerade bei Änderungen an bestehenden Maschinen ist eine aktuelle Datengrundlage wichtig. Fehlen Maße oder sind alte Modelle nicht mehr zuverlässig, sollten die relevanten Schnittstellen vor der Überarbeitung geprüft werden.
Wann ist externe Unterstützung sinnvoll?
Wenn interne Konstruktionskapazitäten knapp sind oder Baugruppen kurzfristig strukturiert, überarbeitet und dokumentiert werden müssen, kann ein externer CAD-Konstrukteur einzelne Arbeitspakete übernehmen. Ich unterstütze Unternehmen bei 3D-Baugruppen, Unterbaugruppen, Zeichnungsableitung und konstruktiver Abstimmung – passend zur vorhandenen CAD-Umgebung mit Autodesk Inventor, Autodesk Fusion oder SolidWorks.
Sie planen eine neue Baugruppe oder möchten eine bestehende Konstruktion überarbeiten? Senden Sie die vorhandenen CAD-Daten, Zeichnungen oder eine kurze Aufgabenbeschreibung. Gemeinsam klären wir die Schnittstellen und den gewünschten Umfang.
Baugruppen verständlich strukturieren
Eine funktionierende Baugruppe braucht mehr als korrekt platzierte Einzelteile. Komponenten sollten nach ihrer Funktion, ihrem Einbauort oder dem Montageablauf sinnvoll gruppiert werden. Unterbaugruppen erleichtern die Bearbeitung und machen die Struktur auch für Fertigung, Einkauf und Montage verständlich.
Bei der Konstruktion prüfe ich Bewegungsräume, Anschläge, Befestigungen und die Zugänglichkeit für Werkzeuge. Kollisionsprüfungen zeigen, ob Bauteile in allen vorgesehenen Stellungen ausreichend Abstand haben. Auch Wartung und Demontage sollten früh betrachtet werden, damit später keine schwer erreichbaren Schrauben oder nicht lösbaren Verbindungen entstehen.
Stücklisten und technische Informationen
Eine Baugruppe ist häufig die Grundlage für eine Stückliste. Deshalb müssen Benennungen, Artikelnummern, Mengen und Werkstoffangaben konsistent gepflegt werden. Wenn Kaufteile, Normteile und selbst gefertigte Komponenten klar unterschieden sind, lassen sich Angebote und Bestellungen schneller vorbereiten.
Bei Bedarf werden aus der Baugruppe Ansichten für Montageunterlagen oder Zeichnungen abgeleitet. Explosionsdarstellungen und Positionsnummern helfen, die Funktion der Konstruktion verständlich zu vermitteln.
Externe Kapazität für komplexe Projekte
Bei größeren Baugruppen kann ein externer CAD-Konstrukteur einen klar abgegrenzten Teil übernehmen. Nach einer Abstimmung zu Schnittstellen, Dateistruktur und Freigabeprozess arbeite ich in Ihrer vorhandenen Prozesskette weiter. Sie erhalten eine geprüfte Baugruppe und nachvollziehbare Projektdaten, während Ihre interne Konstruktion parallel an anderen Aufgaben arbeiten kann.
