Beim Modernisieren bestehender Anlagen, Ersetzen defekter Komponenten oder Weiterentwickeln alter Konstruktionen stoßen Unternehmen oft auf dasselbe Problem: Es existieren keine digitalen CAD-Daten oder Zeichnungen mehr.
Genau an dieser Schnittstelle setzt Reverse Engineering (auch als Rückführung oder Flächenrückführung bekannt) an. Es ist der Prozess, ein physisches Objekt messtechnisch zu erfassen, seine Geometrie zu analysieren und daraus ein vollständig bearbeitbares, dreidimensionales CAD-Modell zu rekonstruieren.
Warum Reverse Engineering?
Die wichtigsten Anwendungsbereiche
Reverse Engineering bildet die Brücke zwischen der physischen und der digitalen Welt. In der modernen Produktentwicklung und Instandhaltung bietet das Verfahren entscheidende Vorteile:
Ersatzteilbeschaffung für Obsoleszenz-Fälle: Produktionsteile für ältere Maschinen oder Fahrzeuge sind vom Hersteller oft nicht mehr lieferbar. Durch die digitale Rekonstruktion lassen sich Ersatzteile bedarfsgerecht nachfertigen.
Fehlende CAD-Unterlagen: Bei älteren Baugruppen existieren oft nur Papierzeichnungen oder fehlerhafte Bestandsdaten. Reverse Engineering erstellt einen sauberen, digitalen Standard.
Qualitätskontrolle & Soll-Ist-Vergleich: Ein gefertigtes Werkstück kann eingescannt und direkt mit den ursprünglichen Konstruktionsdaten verglichen werden, um Fertigungsabweichungen sofort zu erkennen.
Optimierung & Redesign: Bestehende Bauteile können im CAD-System hinsichtlich Festigkeit, Gewicht oder Fertigbarkeit gezielt angepasst und weiterentwickelt werden.
Werkzeug- und Formenbau: Manuell angepasste oder modifizierte Formen lassen sich präzise erfassen und für spätere Serienproduktionen digitalisieren.
Der Ablauf:
Vom physischen Werkstück zum Fertigen CAD-Modell
Ein professioneller Reverse-Engineering-Prozess gliedert sich standardmäßig in vier methodische Schritte:

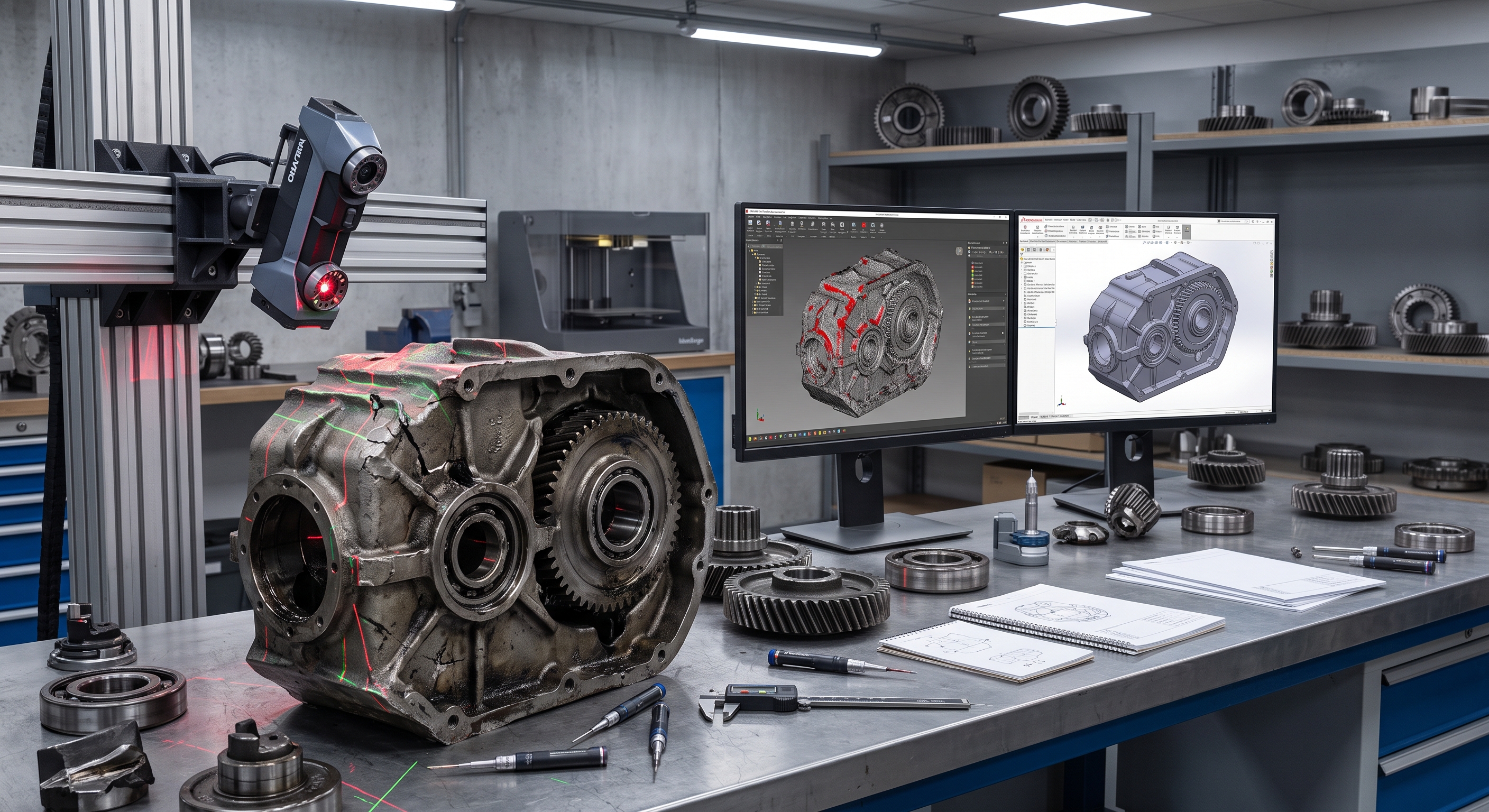

1. Digitalisierung (3D-Scan oder Taster)Im ersten Schritt wird die Geometrie des Bauteils optisch (mittels Laser- oder Streifenlicht-3D-Scanner) oder taktil (mittels Koordinatenmessgerät) erfasst. Moderne 3D-Scanner erfassen Millionen Messpunkte innerhalb weniger Sekunden mit einer Genauigkeit im Hundertstel-Millimeter-Bereich.
2. Generierung von Punktwolke und MeshDie aufgenommenen Messwerte ergeben eine dichte Punktwolke. Diese wird im Anschluss bereinigt und zu einem Dreiecksnetz (Polygonnetz / STL-Datei) verknüpft. Dieses Netz stellt die Oberfläche des Objekts visuell dar, bildet jedoch noch keine parametrische CAD-Geometrie.
3. Parametrische Rekonstruktion (Flächen- & Volumenmodellierung)Das Polygonnetz dient im CAD-System als digitale Referenzschablone. Der Konstrukteur leitet daraus Regelgeometrien (Ebenen, Zylinder, Bohrungen, Verrundungen) oder Freiformflächen ab. Das Ergebnis ist ein intelligentes, parametrisches CAD-Modell (z. B. in Formaten wie STEP, IGES oder nativer CAD-Dateien).
4. Soll-Ist-Abgleich und ValidierungUm höchste Genauigkeit zu garantieren, wird das fertige CAD-Modell über das ursprüngliche Scan-Ergebnis gelegt. Mithilfe einer Falschfarben-Abweichungsanalyse sieht man auf einen Blick, ob sämtliche Form- und Lagetoleranzen eingehalten wurden.
Vorteile für Konstruktion und Fertigung
VORTEILAUSWIRKUNG IN DER PRAXIS
Erhebliche Zeitersparnis
Deutlich schneller als das manuelle Ausmessen mit Messschieber und Bügelmessschraube.
Höchste Präzision
Erfassung komplexer Freiformflächen und organischer Geometrien, die manuell kaum messbar sind.
Nahtlose Weiterverarbeitung
Direkte Weiterverarbeitung der Daten für CAM-Programmierungen, FEM-Analysen oder den 3D-Druck (Additive Fertigung).
Digitale Archivierung
Physische Lagerhaltung für selten benötigte Ersatzteile entfällt; Bauteile werden "on demand" gefertigt.
Fazit
Reverse Engineering ist weit mehr als einfaches "Kopieren". Es erfordert fundiertes fertigungstechnisches Know-how und tiefes Verständnis für Konstruktionsmethodik, um aus Rohdaten ein funktionales, fertigungsgerechtes CAD-Modell zu erstellen. Egal ob für die Werkzeugoptimierung, den Maschinenbau oder die klassische Ersatzteilnachfertigung: Der Weg vom physischen Bauteil zum präzisen 3D-CAD-Modell sichert die Zukunftsfähigkeit bestehender Systeme und beschleunigt Innovationszyklen nachhaltig.
Qualitätssicherung beim Reverse Engineering
Nach der Modellierung folgt die technische Plausibilitätsprüfung. Kritische Maße werden mit den Ausgangsdaten verglichen und wichtige Funktionsflächen separat kontrolliert. Bei symmetrischen Bauteilen, Bohrbildern oder Passungen lohnt sich eine zusätzliche Prüfung über Schnitte und Referenzgeometrien. So lassen sich Abweichungen erkennen, bevor das Modell für eine Fertigung oder Änderung verwendet wird.
Ein weiterer wichtiger Punkt ist die Dokumentation der Annahmen. Wenn bestimmte Maße nicht eindeutig ermittelt werden konnten, sollten diese Stellen gekennzeichnet und mit dem Auftraggeber abgestimmt werden. Dadurch bleibt auch später nachvollziehbar, welche Bereiche gemessen, abgeleitet oder konstruktiv ergänzt wurden.
Welchen Nutzen hat ein digitales Bestandsmodell?
Ein sauber aufgebautes CAD-Modell erleichtert Ersatzteilbeschaffung, Reparaturen und technische Änderungen. Es kann als Grundlage für neue Zeichnungen, Varianten, 3D-Druck, Fertigungsanfragen oder eine technische Dokumentation dienen. Unternehmen gewinnen damit mehr Unabhängigkeit von alten Papierunterlagen und können vorhandenes Wissen langfristig sichern.
Zusammenarbeit mit einem externen Konstrukteur
Bei einzelnen Ersatzteilen oder historischen Komponenten lohnt es sich häufig nicht, intern dauerhaft Kapazität für die Digitalisierung vorzuhalten. Als externer CAD-Konstrukteur übernehme ich die Aufnahme, Modellierung, Prüfung und strukturierte Übergabe. Sie erhalten ein nachvollziehbares Ergebnis und können Ihre internen Mitarbeiter auf laufende Projekte konzentrieren.
Übergabe an Fertigung und Entwicklung
Nach der Prüfung wird festgelegt, welche Dateien für die nächsten Arbeitsschritte benötigt werden. Das können native CAD-Modelle, neutrale STEP-Dateien, technische Zeichnungen, PDF-Ansichten oder eine Stückliste sein. Eine klare Benennung und ein dokumentierter Revisionsstand verhindern, dass später versehentlich mit einer alten Variante weitergearbeitet wird.
Besonders bei Ersatzteilen ist außerdem wichtig, welche Bereiche gemessen und welche Maße konstruktiv ergänzt wurden. Diese Informationen können in einer kurzen Übergabenotiz festgehalten werden. So wissen Einkauf, Fertigung und Konstruktion, welche Flächen als Referenz dienen und wo vor einer Serienfertigung noch eine Prüfung erforderlich ist.
Reverse Engineering als Grundlage für Verbesserungen
Ein digitalisiertes Bestandsmodell muss nicht unverändert bleiben. Häufig lassen sich Materialeinsatz, Montage, Gewicht oder Zugänglichkeit verbessern, sobald die vorhandene Geometrie vollständig vorliegt. Auch neue Fertigungsverfahren oder eine angepasste Schnittstelle können auf dieser Grundlage bewertet werden.
Als externer CAD-Konstrukteur unterstütze ich Unternehmen von der ersten Bestandsaufnahme bis zur strukturierten Übergabe. Ich arbeite diskret mit Ihren Daten und stimme offene Punkte frühzeitig ab. So wird aus einem vorhandenen Bauteil eine verlässliche digitale Grundlage für Reparatur, Ersatz, Anpassung oder Neuentwicklung.
